Могут ли корпуса глубокой вытяжки из нержавеющей стали заменить алюминий в медицинских приборах?

На протяжении десятилетий алюминий был основным материалом для корпусов медицинских устройств: он легкий, простой в обработке и умеренно устойчивый к коррозии. Но сегодняшние хирургические инструменты, имплантируемые драйверы и диагностические инструменты сталкиваются с более жесткими требованиями: повторяющаяся стерилизация в автоклаве, агрессивная химическая очистка и постоянное сокращение форм-факторов. Инженеры задаются вопросом: может ли нержавеющая стальглубоко вытянутые корпусавмешаться? Ответ все чаще положительный. Благодаря достижениям в области точной штамповки и глубокой вытяжки корпуса из нержавеющей стали теперь соответствуют алюминию или превосходят его по весу (за счет более тонких стенок), обеспечивая при этом превосходную долговечность, защиту от электромагнитных помех и совместимость с стерилизацией. В этой статье рассматриваются компромиссы, технические прорывы и причины, по которым производители медицинского оборудования пересматривают свой выбор материалов.

Где алюминий терпит неудачу

Алюминий не идеален для любого медицинского применения. Общие болевые точки включают в себя:

• Коррозия в автоклаве. Стерилизация паром при температуре 134°C вызывает точечную коррозию и поверхностное окисление, особенно на поцарапанных анодированных слоях.
• Мягкость – алюминий легко повреждается во время транспортировки или сборки, что нарушает герметичность.
• Ограниченная прочность резьбы – резьба зачищена на тонкостенных участках.
• Уязвимость к электромагнитным помехам. Алюминий обеспечивает достойную защиту, но меньшую, чем нержавеющая сталь, от высокочастотных помех (критически важно для устройств, расположенных рядом с МРТ).

Для устройств одноразового или ограниченного повторного использования алюминий остается экономически эффективным. Но для многоразовых хирургических инструментов и имплантируемых отверток с длительным сроком службы все большее распространение получают корпуса глубокой вытяжки из нержавеющей стали.

Почему корпуса глубокой вытяжки из нержавеющей стали теперь работают

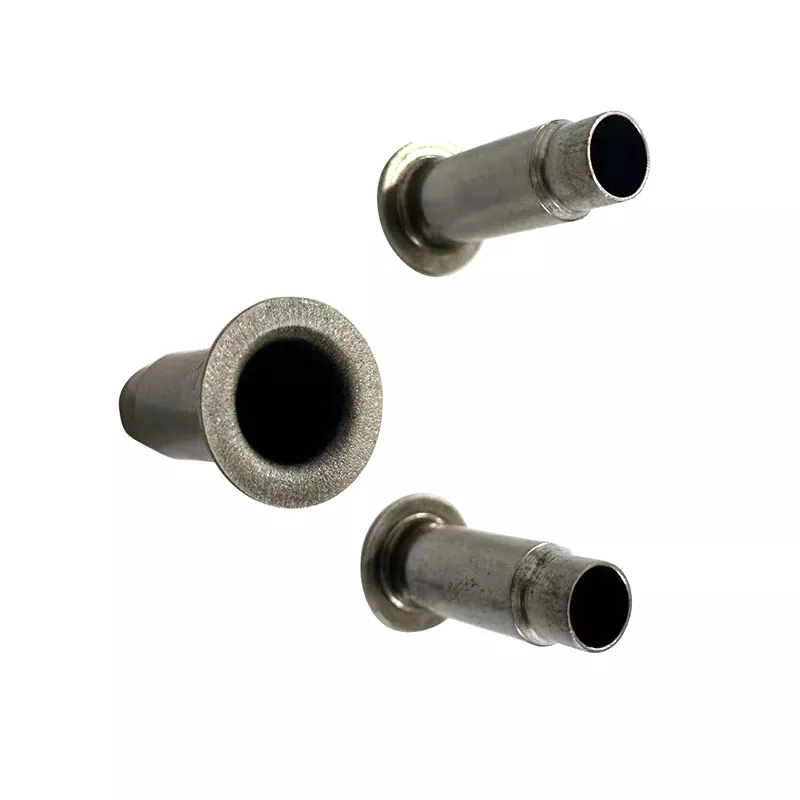

Глубокая вытяжка — это процесс формовки листового металла, при котором плоская заготовка радиально вытягивается в полость матрицы для создания бесшовных чашеобразных форм. Исторически сложилось так, что нержавеющую сталь (особенно 304 и 316L) было трудно поддавать глубокой вытяжке из-за наклепа и упругости. Современные решения включают в себя:

• Многоступенчатые прессы глубокой вытяжки – до 10 станций постепенно формируют металл без разрывов.
• Промежуточный отжиг. Лазерный или вакуумный отжиг восстанавливает пластичность между этапами.
• Смазочные материалы для высокого давления – специально разработаны для обеспечения чистоты медицинского уровня.

Ведущий производитель Xiamen Lijingda Precision Stamping Co., Ltd. (основана в 2004 г.) освоил эти методы. Их 25 прецизионных прессов (25–500 тонн) и японские станки для медленной резки проволоки производятглубоко вытянутые корпусас толщиной стенок всего 0,3 мм – корпус из нержавеющей стали всего на 15–20 % тяжелее аналогичных алюминиевых конструкций, но с утроенным пределом текучести.

Сравнение параметров — корпуса глубокой вытяжки из нержавеющей стали и алюминия

Где корпуса глубокой вытяжки из нержавеющей стали превосходны в медицинском использовании

1. Многоразовые хирургические инструменты

Наконечники для электрохирургии, эндоскопы и костные дрели. Корпус должен выдерживать сотни паровых циклов без коррозии и повреждений уплотнений. Нержавеющая стальглубоко вытянутые корпусасоздавать бесшовные поверхности без щелей, на которых не задерживаются бактерии.

2. Имплантируемые драйверы устройств

Внешние контроллеры для кардиостимуляторов или нейростимуляторов пациенты носят с собой годами. Падение алюминиевого устройства может привести к его вмятинам и поломке внутренних креплений печатной платы. Корпуса из нержавеющей стали поглощают удары без остаточной деформации.

3. Оборудование, совместимое с МРТ.

Хотя оба они немагнитны (304/316L являются аустенитными), нержавеющая сталь обеспечивает лучшую защиту от радиочастотных помех, уменьшая количество артефактов на изображениях МРТ.

4. Портативные диагностические инструменты

Портативные анализаторы крови и ультразвуковые датчики. Более высокая устойчивость к вмятинам означает надежную работу в полевых условиях даже после случайных падений.

Преодоление возражений по поводу веса – как помогает точная глубокая вытяжка

Главный аргумент против нержавеющей сталиглубоко вытянутые корпусабыл вес. Прочный ящик из нержавеющей стали тяжелый. Но глубокая вытяжка позволяет сделать стены тоньше. Для типичного корпуса размером 50×30×10 мм:

• Алюминий (стенка 1,0 мм) → ~27 г
• Нержавеющая сталь (стенка 0,4 мм) → ~34 г

Деталь из нержавеющей стали тяжелее всего на 26%, а не на 190%, как предполагает исходная плотность. А корпус из нержавеющей стали значительно прочнее, что позволяет создавать конструкции без ребер, упрощающие очистку.

Компания Xiamen Lijingda Precision Stamping Co., Ltd. специализируется на производстве таких тонкостенных корпусов глубокой вытяжки. Их 500-тонные прессы в сочетании с оптическим шлифованием PG для обеспечения точности штампов обеспечивают допуск по толщине стенок ±0,02 мм, что критически важно для прокладок и уплотнений в водонепроницаемых медицинских устройствах.

Когда переходить на нержавеющую сталь

Рассмотрите возможность использования корпусов глубокой вытяжки из нержавеющей стали, если:

• Вашему устройству требуется >500 циклов автоклавирования.
• Жилье часто роняют или ударяют (операционные, полевые клиники).
• Вам необходима превосходная защита от электромагнитных/радиочастотных помех (около МРТ, радиочастотной абляции).
• Химические дезинфицирующие средства разъедают нынешнюю алюминиевую отделку.
• Вам нужна бесшовная, устойчивая к бактериям внутренняя поверхность.

Выбирайте алюминий, если:

• Устройство предназначено для одноразового или ограниченного использования (<50 циклов).
• Вес имеет решающее значение (например, миниатюрный имплантируемый драйвер с бюджетом менее 10 г).
• Объем производства превышает 500 тыс. штук в год, и износ оснастки становится проблемой затрат.

Чего требовать от поставщика глубокой вытяжки

Не все штамповочные цеха могут производить корпуса глубокой вытяжки из медицинской нержавеющей стали. Искать:

• Прецизионное оборудование– Японские оптические шлифовальные станки для электроэрозионной обработки и PG с медленной проволокой для изготовления штампов (в компании Xiamen Lijingda имеется 6 станков с медленной проволокой и шлифовальных станков с PG).
• Очистка в процессе– Линии ультразвуковой очистки углеводородов для удаления волочильных смазок (медицинская чистота требует остатка <1 мг на деталь).
• Инструменты тестирования– Не менее 10 прецизионных тестеров для КИМ, качества поверхности и обнаружения утечек.
• Сертификаты– CE/UL для любых встроенных розеток или электрических функций (собственная промышленная розетка Xiamen Lijingda имеет сертификат CE/UL).
• Опыт– Более 15 лет опыта в прецизионной штамповке для автомобилестроения, железнодорожного транспорта и электроники – надежный показатель медицинской надежности.

Компания прецизионной штамповки Сямэнь Лицзинда, ООО (и ее дочерняя компания, основанная в 2014 году) обслуживает аэрокосмическую, автомобильную и медицинскую отрасли. Их группа исследований и разработок регулярно работает над корпусами глубокой вытяжки с толщиной стенок до 0,3 мм из марок 304 и 316L. Для производителей медицинского оборудования это означает, что поставщик уже разбирается в тонкостенной и высокоточной формовке нержавеющей стали.

Материальный сдвиг, который стоит проверить

Алюминий не исчезнет из медицинских устройств. Но для применений, требующих долговечности, устойчивости к стерилизации и ударной вязкости, нержавеющая стальглубоко вытянутые корпусаявляются убедительной альтернативой. Современная многоэтапная глубокая вытяжка и промежуточный отжиг позволили сократить разрыв в весе и одновременно увеличить преимущество в производительности. Инженерам медицинского оборудования следует запросить образцы корпусов из стали 316L толщиной 0,4 мм и провести собственные испытания в автоклаве — результаты часто удивляют скептиков.

Если ваш алюминиевый корпус преждевременно выходит из строя, не стоит просто менять его геометрию. Задайте вопрос специалисту, напримерКомпания прецизионной штамповки Сямэнь Лицзинда, ОООчтобы оценить версию глубокой вытяжки из нержавеющей стали. Используйте Таблицу 1 для сравнения стоимости, веса и срока службы. Следующее поколение многоразовых медицинских инструментов, скорее всего, будет изготовлено из нержавеющей стали и подвергнуто глубокой вытяжке.
