Как медная шина аккумуляторной батареи электромобиля может повысить энергоэффективность и надежность?

АнМедная шина аккумулятора электромобиляЭто важнейшее электрическое соединение, которое влияет на распределение тока, повышение температуры, эффективность упаковки и долгосрочную надежность аккумуляторной батареи. В этом руководстве объясняется, как выбирать медные материалы, определять размеры проводников, оценивать жесткие и гибкие шины, управлять сопротивлением соединений, определять покрытие и изоляцию и избегать типичных производственных проблем. Он также предоставляет практический контрольный список поставщиков, который поможет инженерам и группам по закупкам разрабатывать специальные шины, отвечающие их электрическим, механическим и производственным требованиям.

1. Что такое медная шина аккумуляторной батареи электромобиля?

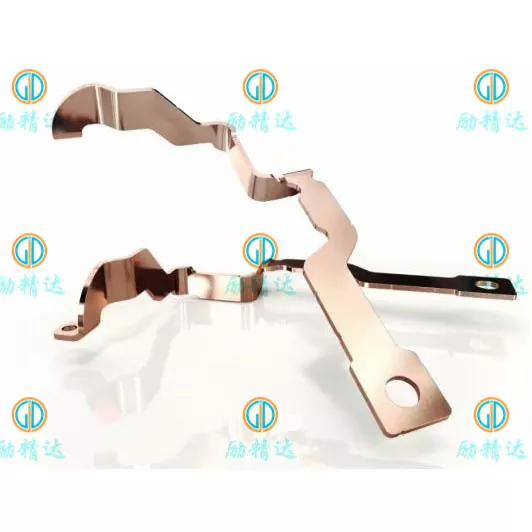

АнМедная шина аккумулятора электромобиляпредставляет собой проводящий металлический компонент, предназначенный для передачи электрической энергии между элементами аккумуляторной батареи, модулями, контакторами, предохранителями, датчиками тока и другими компонентами высоковольтной системы электромобиля. В зависимости от конструкции батареи шины могут представлять собой плоские полосы, формованные пластины, ламинированные гибкие проводники или сборки специальной формы, изготовленные в соответствии с точными размерными требованиями.

В отличие от обычной проводки, шина может обеспечить компактный, повторяемый путь тока с определенными контактными поверхностями и положениями монтажа. Это делает его особенно полезным в аккумуляторных блоках, где доступное пространство ограничено, а электрические соединения должны оставаться стабильными при вибрации и изменениях температуры.

Типичная аккумуляторная система электромобиля может содержать несколько уровней шин:

• Взаимосвязи ячеек:Соединяйте отдельные ячейки или группы ячеек внутри модуля.
• Подключения модуля:Передавайте ток между аккумуляторными модулями и поддерживайте необходимую последовательную или параллельную конфигурацию.
• Сборные шины:Подключите модули к компонентам распределения высокого напряжения, включая контакторы, предохранители и выходные клеммы.
• Подключения силовой электроники:Соедините аккумуляторные системы с инверторами, распределительными устройствами постоянного тока или другим сильноточным оборудованием.

Конкретная конструкция зависит от формата элемента, напряжения системы, профиля тока, метода подключения, доступного места для установки и требований безопасности. Таким образом, успешная шина — это больше, чем просто кусок меди: это спроектированный компонент, который должен работать как часть полного электрического и механического узла.

2. Почему медь важна в аккумуляторных системах электромобилей?

Медь широко используется для соединений сильноточных батарей, поскольку она сочетает в себе высокую электропроводность с хорошей теплопроводностью, формуемостью и совместимостью со многими устоявшимися процессами изготовления и обработки поверхности.

Эти характеристики помогают инженерам разрабатывать компактные пути тока, одновременно контролируя электрические потери и обеспечивая надежные соединения. Однако медь сама по себе не гарантирует хорошую производительность. Также необходимо учитывать размеры, соединения, условия охлаждения, изоляцию и качество изготовления.

Более низкое электрическое сопротивление

Электрическое сопротивление производит тепло, когда ток проходит через проводник. Медная шина правильного размера может ограничить резистивные потери и падение напряжения, помогая сохранить эффективность передачи энергии. Это преимущество особенно актуально в сильноточных аккумуляторных системах, где даже небольшое увеличение сопротивления может привести к значительному выделению тепла.

Компактная электрическая упаковка

Аккумуляторные блоки должны размещать элементы, охлаждающие компоненты, структурные опоры, датчики, защитные устройства и изоляцию в ограниченном корпусе. Высокая проводимость меди позволяет разработчикам рассчитывать относительно компактные сечения проводников, соблюдая при этом необходимые электрические и тепловые ограничения.

Адаптируемое изготовление

Медные листы, полосы и прутки можно резать, штамповать, перфорировать, сгибать, подвергать механической обработке и гальванизировать в соответствии с конструкцией компонента. В зависимости от применения и производственных возможностей эти процессы могут создавать индивидуальные схемы расположения отверстий, формованные клеммы, элементы крепления и сложные трехмерные формы.

Потенциально улучшенная согласованность сборки.

Хорошо спроектированная нестандартная шина обеспечивает повторяемость мест подключения и геометрию монтажа. Это может упростить автоматическую или полуавтоматическую сборку, уменьшить необходимость корректировок при установке и помочь улучшить стабильность производства.

3. Какая конструкция шинопровода подходит для вашего применения?

Выбор правильной конструкции является важным решением на ранней стадии, поскольку от него зависит пространство для установки, гибкость, устойчивость к вибрации, методы изготовления и общая стоимость проекта. Наиболее распространенные варианты включают жесткие медные шины, ламинированные гибкие шины и медные плетеные соединения.

Когда целесообразна жесткая шина?

Жесткая конструкция подходит, когда клеммы остаются в фиксированных положениях, а монтажная конструкция обеспечивает достаточную поддержку. Это может быть особенно практично для распределения мощности на уровне блока, соединений предохранителей и компактных электрических сборок, где важна постоянная геометрия.

Когда следует рассмотреть возможность использования гибкой шины?

Гибкая конструкция может быть предпочтительнее, когда соединение должно учитывать тепловое расширение, производственные допуски или относительное перемещение между компонентами. Шинопроводы из ламинированной меди могут сочетать в себе большую токовую мощность с контролируемой гибкой областью, хотя области выводов и изоляционные переходы по-прежнему требуют тщательного проектирования.

Прежде чем выбрать любую конструкцию, оцените полный объем установки, требования к перемещению, последовательность сборки, доступ для обслуживания и электрическую нагрузку. Проект, соответствующий модели САПР, по-прежнему может быть трудным для установки, если не учтены доступ к инструменту, зазор между крепежными деталями или производственные допуски.

4. Как следует выбирать медные материалы?

Выбор материала влияет на проводимость, поведение при формовании, совместимость соединений, обработку поверхности и стоимость. Соответствующая марка зависит от производственного процесса и рабочей среды, а не только от чистоты меди.

Учитывайте требования к закалке и формовке.

От состояния материала зависит прочность, пластичность, гибкость и упругость. Плотный изгиб толстой меди может привести к растрескиванию или деформации поверхности, если состояние материала и радиус изгиба неподходящие. Если конструкция содержит несколько изгибов или близко расположенных отверстий, производственный анализ может выявить риски до начала оснастки или массового производства.

Сопоставьте материал со способом соединения.

К болтовым, сварным, паяным и ламинированным конструкциям предъявляются разные требования. Например, марка меди, которая хорошо подходит для обычного болтового соединения, может оказаться не лучшим вариантом для специализированного процесса сварки. Поставщик и инженер-конструктор должны подтвердить совместимость материала с предполагаемым методом соединения и при необходимости проверить готовое соединение.

Для международных поставок укажите требуемый стандарт материала, марку, состояние, толщину и допустимые замены. Общего примечания, такого как «высококачественная медь», недостаточно, когда необходимо проверить электрические характеристики и воспроизводимость производства.

5. Как ток, сопротивление и тепло влияют на проектирование?

Емкость тока является одним из наиболее важных факторов при проектировании шин аккумуляторной батареи электромобиля. Однако не существует универсального номинального тока, применимого к каждой медной полосе определенной ширины и толщины. Фактическая производительность зависит от геометрии проводника, температуры окружающей среды, состояния корпуса, охлаждения, сопротивления соединения и продолжительности электрической нагрузки.

Понимание основных электрических взаимосвязей

Для системы постоянного тока ток можно оценить по мощности и напряжению:

В этих отношениях I — ток, P — электрическая мощность, V — напряжение, R — сопротивление, ρ — удельное сопротивление материала, L — длина проводника и A — площадь поперечного сечения. Уравнения обеспечивают отправную точку для проектных расчетов, а не заменяют термический анализ или испытания.

Особенно важен термин квадрата тока. Если ток увеличивается вдвое, а сопротивление остается неизменным, резистивные потери мощности увеличиваются в четыре раза. Это делает профиль тока, рабочий цикл и качество соединения критически важными.

Оценивайте непрерывный и пиковый ток отдельно

Аккумуляторные системы электромобилей могут испытывать непрерывный разряд, короткие пики ускорения, рекуперативное торможение и зарядные нагрузки. Эти условия эксплуатации могут создавать различные тепловые требования. Конструкция, допускающая кратковременный пик, может оказаться непригодной для непрерывного применения одного и того же тока.

Прежде чем окончательно определить размеры проводника, инженеры должны определить следующее:

• Номинальное напряжение системы и максимальное рабочее напряжение.
• Непрерывный ток, пиковый ток и пиковая продолжительность.
• Температура окружающей среды рядом с шиной и ожидаемый диапазон рабочих температур.
• Допускается повышение температуры как на проводе, так и в местах соединения.
• Длина проводника, доступное поперечное сечение и ориентация установки.
• Условия охлаждения, соседние источники тепла и вентиляция корпуса.
• Максимально допустимое падение напряжения и соответствующие требования к защите.

Не упускайте из виду весь тепловой путь

Тепло может покидать шину посредством конвекции, излучения, монтажного оборудования, подключенных клемм или близлежащих конструкций. Изоляция и герметичный корпус могут изменить рассеивание тепла. В результате две шины с одинаковыми размерами меди могут иметь разную температуру в разных сборках.

Надежный процесс разработки сочетает в себе расчеты, инженерную проверку и тестирование в репрезентативных условиях. Для применений, критически важных для безопасности, валидация на превышение температуры должна отражать предполагаемые материалы, обработку поверхности, метод крепления и среду установки.

6. Как предотвратить сбои соединения?

Высококачественный медный проводник все равно может не обеспечить надежную работу, если его соединения плохо спроектированы. При сильном токе чрезмерное контактное сопротивление может привести к локальному нагреву, ускорению деградации поверхности, повреждению близлежащей изоляции или способствовать ослаблению соединений.

Тщательно проектируйте контактные поверхности.

Болтовые соединения требуют подходящей площади контакта, ровности поверхности, выбора крепежа и контролируемого усилия зажима. Положение отверстий, заусенцы, деформация, загрязнение и несовместимая обработка поверхности могут повлиять на конечный интерфейс. Спецификация сборки должна определять соответствующий момент затяжки болтов или процедуру крепления, а не оставлять это на усмотрение индивидуального оператора.

Контроль сварных и ламинированных соединений

В гибких ламинированных шинах часто используются склеенные или сварные клеммные зоны для соединения нескольких слоев меди. Соединение должно обеспечивать достаточную электрическую непрерывность и механическую целостность, не повреждая гибкую секцию. Параметры сварки, геометрия выводов, тепловложение и методы контроля должны быть установлены для фактического пакета материалов.

Планирование вибрации и термоциклирования

Электромобили работают в условиях повторяющихся вибраций и изменений температуры. Различия в тепловом расширении между подключенными компонентами могут создавать нагрузку на шины и крепеж. Гибкие секции, подходящие опоры, соответствующие зазоры и квалифицированные методы соединения могут помочь приспособиться к этим условиям.

7. Как покрытие и изоляция повышают безопасность?

Обработка поверхности и изоляция — это функциональные дизайнерские решения, а не просто варианты косметической отделки. Они могут влиять на поведение контактов, коррозионную стойкость, электрическую изоляцию, стабильность сборки и безопасность обслуживания.

Выбирайте покрытие для контактной среды

Покрытие оловом, никелем и серебром можно использовать в различных устройствах шин. Олово обычно используется для многих электрических контактных интерфейсов из-за его стоимости и практических характеристик контакта. Никель может подойти для определенных температур или требований окружающей среды, тогда как серебро можно рассматривать в тех случаях, когда его электрические контактные свойства оправдывают дополнительные затраты.

При окончательном выборе необходимо учитывать ответную клемму, рабочую температуру, влажность, загрязнение, воздействие коррозии, контактное давление и применимые требования к продукту. Толщина покрытия, покрытие, маскировка и критерии проверки должны быть указаны там, где они влияют на функциональность.

Укажите изоляцию в соответствии с напряжением системы.

В зависимости от конструкции в шинах могут использоваться термоусадочные трубки, полимерные втулки, литые крышки, эпоксидные покрытия или другие инженерные системы изоляции. К каждому решению предъявляются разные требования к термостойкости, диэлектрическим характеристикам, механической защите и технологичности.

Высоковольтные сборки также требуют соответствующих зазоров и путей утечки. Эти расстояния зависят от применяемых мер безопасности, рабочего напряжения, расположения изоляции, условий окружающей среды и конструкции изделия. Их должен устанавливать ответственный инженер-проектировщик, а не выбирать из общей схемы шин.

Изоляция также должна быть совместима с изгибами, контактными окнами, местами крепления и монтажными инструментами. Плохо определенные области открытого металла могут привести к неравномерной ручной обрезке, случайному повреждению или снижению электрической защиты.

8. Какие производственные процессы обеспечивают стабильное качество?

Качество производства зависит от того, насколько хорошо материал, инструменты, последовательность формовки, обработка поверхности и план контроля работают вместе. Наиболее подходящий процесс зависит от геометрии компонента, толщины материала, требований к допускам, количества прототипов и ожидаемого объема производства.

Шаг 1. Анализ конструкции и технологичности

Перед производством производитель должен просмотреть чертеж, характеристики материала, расположение отверстий, геометрию изгиба, площади контакта, зоны покрытия и требования к изоляции. Этот обзор помогает выявить функции, которые могут увеличить стоимость или создать риски для качества.

Шаг 2: Подготовка материала и раскрой.

Медный лист, полоса или пруток изготавливается в соответствии с утвержденной спецификацией материала. Лазерная резка, штамповка, штамповка, обработка на станке с ЧПУ или другие подходящие методы могут быть выбраны на основе требуемой геометрии и экономики производства.

Шаг 3: Формирование и контроль размеров

Операции гибки и формовки устанавливают окончательную геометрию. Упругость материала, радиус изгиба, точность инструмента и соотношение отверстий и изгибов могут повлиять на посадку сборки. Критические размеры должны быть определены до завершения разработки плана проверки.

Шаг 4: Соединение и обработка поверхности.

В зависимости от конструкции для компонента может потребоваться сварка, соединение клемм, удаление заусенцев, покрытие, очистка или изоляция. Каждая операция должна быть совместима с выбранной маркой меди и предполагаемой рабочей средой.

Шаг 5: Проверка и валидация

Подходящий план качества может включать следующие проверки:

• Сертификаты материалов и входная проверка материалов.
• Проверка размеров толщины, ширины, расположения отверстий, углов изгиба и плоскостности.
• Визуальный осмотр на наличие трещин, заусенцев, царапин и дефектов поверхности.
• Толщина покрытия и покрытие проверяются, если указано.
• Проверка электрического сопротивления или целостности.
• Прочность соединений, превышение температуры, изоляция или испытания на воздействие окружающей среды, если этого требует проект.

Не каждый компонент требует каждого испытания. План проверки должен основываться на функции детали, требованиях заказчика, применимых стандартах и ​​оценке рисков. Если требуется контроль автомобильного производства или официальные квалификационные документы, эти ожидания должны быть согласованы до начала массового производства.

9. Как покупатели могут снизить риски при выборе поставщиков?

Для групп закупок основной задачей является получение компонента, отвечающего инженерным требованиям, по конкурентоспособной общей стоимости. В ценовом предложении, основанном только на весе или внешних размерах меди, могут не учитываться важные требования к производству и проверке.

Подготовьте полный запрос цен

Четкий запрос цен помогает производителю оценить конструкцию, выявить производственные риски и предложить соответствующий процесс. По возможности предоставьте инженерный 2D-чертеж и файл 3D CAD вместе со следующей информацией.

Оценивайте общую стоимость, а не только цену за единицу

Стоимость покупки составляет лишь часть общей стоимости. Инструменты, использование материалов, вторичная обработка, покрытие, изоляция, проверка, упаковка, время выполнения заказа и технические изменения — все это может повлиять на экономику проекта.

Поставщик, предлагающий более низкую начальную цену, может быть не самым экономичным выбором, если деталь требует повторной регулировки или дает противоречивые результаты сборки. И наоборот, ненужные жесткие допуски, чрезмерное покрытие покрытием или слишком сложная геометрия могут увеличить стоимость, не обеспечивая значимого функционального преимущества.

Перед началом производства проверьте возможности поставщика

Спросите потенциальных производителей, как они контролируют консистенцию материала, критические размеры, заусенцы, изгибы, покрытие и отслеживание готовой детали. При необходимости запросите образцы или протоколы проверок и согласуйте критерии приемки, прежде чем делать крупный заказ.

Для покупателей, разрабатывающих металлические компоненты по индивидуальному заказу,Компания Компания Компания Xiamen Lijingda Hardware Products Co., Ltd.могут быть включены в процесс оценки поставщиков на предмет соответствия требованиям к оборудованию и прецизионным металлическим изделиям. Прежде чем разместить заказ на медную шину для аккумуляторной батареи электромобиля, подтвердите конкретные возможности компании по производству шин, варианты материалов, доступные процессы соединения и отделки, документацию по качеству и опыт предполагаемого применения.

Самый эффективный процесс поиска поставщиков объединяет команды разработчиков и закупщиков на ранних этапах. Когда электрические требования, чертежи, методы производства и критерии приемки согласованы перед составлением предложения, обе стороны могут сократить количество изменений, которых можно избежать, и улучшить переход от прототипа к производству.
